レトロフィットとは

こんなときには

  • NC装置など、電気的なトラブルを解消したい
  • NCの機能不足を感じる
  • 操作盤の老朽化により、スイッチ類も使いにくい
  • 使い慣れた工作機械の機能強化・生産性向上を図りたい
  • プログラムや加工作業が困難なため、機能アップしたい
レトロフィットとは

レトロフィットの一例

電気関連(NCリプレース等)

  • NC(数値制御)装置のついてない機械(汎用機)をNC化する
  • 旧型NC装置を最新鋭のNCに交換する(NCリプレース)
  • 既存機械にないカスタム画面を新規作成
  • 制御盤:リレー回路からシーケンサに変更

既存機械にないカスタム画面を新規作成

新規操作画面
新規操作画面

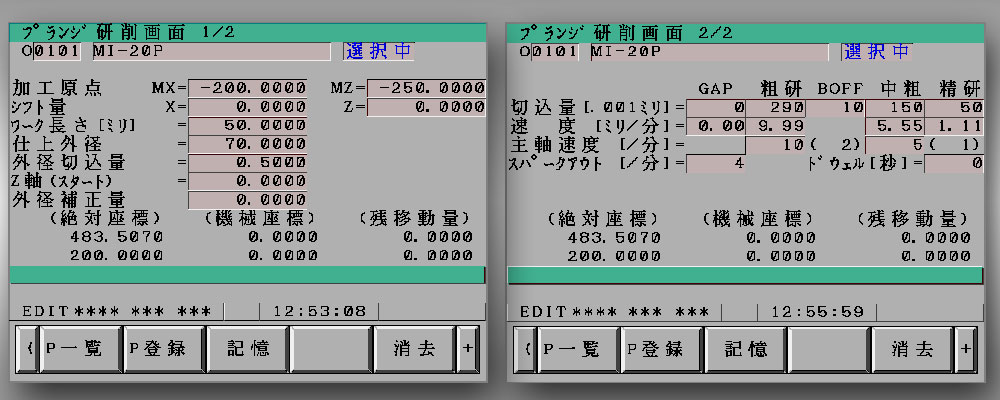

レトロフィットカスタム画面
レトロフィットカスタム画面

改造関連

新品購入時にはなかった付加価値を追加する
  • 汎用機NC化+ATC(自動工具交換装置)の新規設計製作
  • スケール・スケール表示器を新設
  • エジェクタ、クーラント装置新設
追加設計による自動化、生産性・品質・保守性の向上
  • 安全性向上のためにカバーを新設
  • 砥石軸、芯押し台等嵩上げ
  • 自動潤滑に改造

レトロフィットのメリット

  • 新規の設備投資に比べて安価で設備の合理化が可能
  • 使い慣れた操作性・メンテナンスによりスムーズに作業開始が可能
  • 工場レイアウトを変更することなく、再配置が可能
  • 省エネ化、リサイクル等で環境負荷の低減に役立つ
  • レトロフィットの実績紹介

    マシニングセンタ1

    レトロフィットBefor After 外観 レトロフィット前後 詳細写真

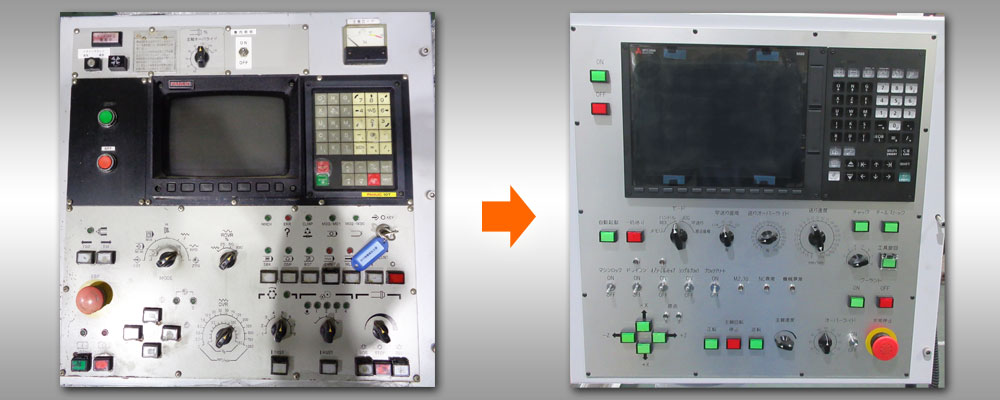

    操作盤Befor After 操作盤 NCリプレース前後
    機械 三菱重工業株式会社製 横型マシニングセンタ M-H50C
    受注内容 オーバーホール(精度更生)・NC交換(FANUC 0i-TF)
    電気回路図(ハード図)・制御プログラム(ラダー図)【新規NC対応設計】,ATC・APC修理
    研削・摺合せ スライド・テーブル摺動,主軸穴セルフ研磨  ※『きさげ加工』仕上げによる精度出し
    交換 NC装置一式(サーボモータ・アンプ,主軸モータ・アンプ,磁気センサ,I/Oユニット),
    制御盤内機器一式,操作盤内機器一式,制御盤外(スイッチ、ハーネス), テーパージブ,ボールネジ鋼球,ベアリング,ホース,
    配管・配線等 消耗品
    操作盤 既存機械にないカスタム画面を新規作成
    【機械操作画面】各工具レジスタ・パレット番号・自動サイクル起動プログラム

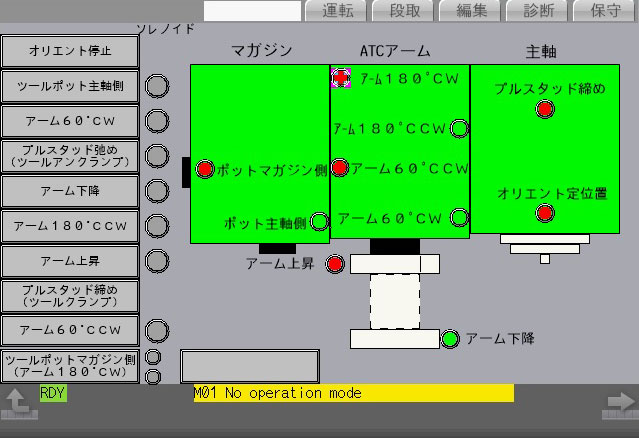

    【ATC操作画面】状態確認しながら手動操作が可能・画面からマガジン回転操作が可能・各工具レジスタ表示→異常停止時の復帰が容易
    【APC操作画面】状態確認しながら手動操作が可能
    【マガジンポット使用禁止設定画面】大径工具使用のために禁止ポット設定画面追加
    新規操作画面
    新規操作画面

    マシニングセンタ2

    レトロフィットBefor After 外観 レトロフィット前後 詳細写真
    ベッドメンテナンス前後 ベッド メンテナンス前後
    機械 OKK株式会社製 立型マシニングセンタ MCV-820
    受注内容 オーバーホール(精度更生)・NC交換(MITSUBISHI M70V)
    電気回路図(ハード図)・制御プログラム(ラダー図)【新規NC対応設計】
    ベッド研磨,ツールポッドチェーン交換
    研削・摺合せ ベッド,スライド・テーブル摺動,主軸穴セルフ研磨  ※『きさげ加工』仕上げによる精度出し
    交換 NC装置一式(サーボモータ・アンプ,主軸モータ・アンプ,磁気センサ、I/Oユニット), 制御盤内機器一式,操作盤内機器一式,制御盤外(スイッチ,ハーネス),パトライト, ボールネジ,テーパージブ,ターカイト,ベアリング,ホース,配管・外部配線等
    ※最新部品の導入、機能追加等 安全性・生産効率向上のご提案をさせていただきます。
    before&after
    before&after

    マシニングセンタ3

    レトロフィットBefor After 外観 レトロフィット前後 詳細写真
    制御盤完成 制御盤レトロフィット後
    機械 安田工業株式会社製 横型マシニングセンタ YBM-70N
    受注内容 オーバーホール(精度更生)・NC交換(FANUC 0i-TF)
    電気回路図(ハード図)・制御プログラム(ラダー図)【新規NC対応設計】,油圧モータ油漏れ対応
    研削・摺合せ スライド摺動面,テーパージブ【新規製作】,主軸穴セルフ研磨,摺動面ターカイト交換
    『きさげ加工』仕上げによる精度出し
    交換 NC装置一式(サーボモータ・アンプ,主軸モータ・アンプ,磁気センサ,I/Oユニット), 制御盤内機器一式,操作盤内機器一式,制御盤外(スイッチ,ハーネス),トランス, ボールネジ鋼球,ベアリング,ホース,配管・外部配線等 消耗品
    操作盤 APC・ATC手動操作ボタンを画面化 & 既存機械にないカスタム画面を新規作成
    【機械操作画面】各工具レジスタ・パレット番号・自動サイクル起動プログラム
    【ATC操作画面】状態確認しながら手動操作が可能・画面からマガジン回転操作が可能・各工具レジスタ表示→異常停止時の復帰が容易
    【APC操作画面】状態確認しながら手動操作が可能
    新規操作画面
    新規操作画面

    マシニングセンタ4

    HC400 オーバーホール 外観 レトロフィット前後 詳細写真
    HC400 NCリプレース 操作盤 NCリプレース前後
    機械 日立精機株式会社製 横型マシニングセンタ HC400
    受注内容 オーバーホール(精度更生)・NC交換(FANUC 0i-TF)
    ヤスナックからファナックへNCリプレース
    電気回路図(ハード図)・制御プログラム(ラダー図)【新規NC対応設計】,リジットタップ加工機能追加
    研削・摺合せ テーブル用パレット上面,主軸穴セルフ研磨  ※『きさげ加工』仕上げによる精度出し
    交換 NC装置一式(サーボモータ・アンプ,主軸モータ・アンプ,磁気センサ,I/Oユニット)
    制御盤内機器一式,操作盤内機器一式,制御盤外(スイッチ、ハーネス), LMガイド,ボールネジ,ベアリング,主軸油冷却装置
    アクリル板,ゲージ,ホース,配管・配線等 消耗品
    追加機能 リジットタップ加工機能
    リジットタップ加工は、主軸の回転と軸の送りが同期するように制御される。
    【メリット】
    ・ミーリングチャックに直接タップを取付けることができ、タッパーチャックが不要になる
    ・切削条件を上げて加工ができるようになり、加工時間の短縮になる
    ・加工精度が上がる
    その他 ※ご要望により、既存機械にないカスタム画面の新規製作が可能。

    NC旋盤1

    レトロフィットBefor After 外観 レトロフィット前後 詳細写真
    操作盤Befor After 操作盤 NCリプレース前後
    機械 大日金属工業株式会社製 NC旋盤 B105
    受注内容 オーバーホール(精度更生)・NC交換(FANUC 0i-TF)
    電気回路図(ハード図)&制御プログラム(ラダー図)【新規NC対応設計】
    主軸モータ取付架台新規製作
    研削・摺合せ 摺動面ターカイト摺合せ,テーパージブ,押え板
    『きさげ加工』仕上げによる精度出し
    交換 NC装置一式(サーボモータ・アンプ,主軸モータ・アンプ,ポジションコーダ,I/Oユニット)
    制御盤内機器一式,操作盤内機器一式,制御盤外(スイッチ,ハーネス),ボールネジ鋼球
    摺動面ターカイト,自動ドアシリンダー,ゲージ,ベアリング,ホース,配管・外部配線等 消耗品
    その他 制御盤のスナップスイッチを照光押釦に変更(誤操作防止のため) 押釦の大きさも見直し、再配置
    ※最新部品の導入、機能追加等 安全性・生産効率向上のご提案をさせていただきます

    NC旋盤2

    レトロフィットBefor After 外観 レトロフィット前後 詳細写真
    操作盤Befor After 操作盤 NCリプレース前後
    機械 株式会社 森精機製作所製 NC旋盤 LL-8
    受注内容 オーバーホール・NC交換(MITSUBISHI M80)
    電気回路図(ハード図)&制御プログラム(ラダー図)【新規NC対応設計】
    研削・摺合せ 摺動面,芯押台,テーパージブ【新規製作】,押え板
    『きさげ加工』仕上げによる精度出し
    交換 NC装置一式(サーボモータ・アンプ、主軸モータ・アンプ、ポジションコーダ、I/Oユニット)
    制御盤内機器一式,操作盤内機器一式,制御盤外(スイッチ,ハーネス),刃物台
    カービックカップリング,ボールネジ鋼球,自動ドアシリンダー,ゲージ,ベアリング,
    摺動面ワイパー,Vベルトホース,配管・外部配線等 消耗品
    その他 ※最新部品の導入、機能追加等 安全性・生産効率向上のご提案をさせていただきます

    NC旋盤3

    レトロフィットBefor After 外観 レトロフィット前後 詳細写真
    操作盤Befor After 操作盤 NCリプレース前後
    機械 株式会社 森精機製作所製 NC旋盤 SL-65B
    受注内容 オーバーホール(精度更生)・NC交換(FANUC 0i-TF)
    電気回路図(ハード図)&制御プログラム(ラダー図)【新規NC対応設計】
    空圧ゲージ増設,主軸ブレーキ仕様変更
    研削・摺合せ 摺動面,テーパージブ【新規製作】,押え板,摺動面ターカイト
    『きさげ加工』仕上げによる精度出し
    交換 NC装置一式(サーボモータ・アンプ,主軸モータ・アンプ,ポジションコーダ,I/Oユニット)
    制御盤内・操作盤内機器一式,制御盤外(スイッチ,ハーネス),主軸ベアリング,ボールネジ
    アクリル板,油圧ユニット,クーラントポンプ,ゲージ,ホース,ベルト,配管・外部配線等 消耗品
    その他 制御盤のスナップスイッチを照光押釦に変更(誤操作防止のため) 押釦の大きさも見直し、再配置
    ※最新部品の導入、機能追加等 安全性・生産効率向上のご提案をさせていただきます

    NC旋盤4

    TL-5 レトロフィット 外観 レトロフィット前後 詳細写真
    TL-5 CNC交換 操作盤 NCリプレース前後
    機械 株式会社森精機製作所製 NC旋盤 TL-5
    受注内容 オーバーホール(精度更生)・NC交換(MITSUBISHI M70V)
    電気回路図(ハード図)&制御プログラム(ラダー図)【新規NC対応設計】
    主軸用クラッチ更新
    研削・摺合せ 摺動面、芯押台、テーパージブ【新規製作】、押え板
    『きさげ加工』仕上げによる精度出し
    交換 NC装置一式(サーボモータ・アンプ,主軸モータ・アンプ,ポジションコーダ,I/Oユニット)
    制御盤内機器一式,操作盤内機器一式,制御盤外(スイッチ,ハーネス),ボールネジ鋼球
    自動ドアシリンダー,ゲージ,ベアリング,摺動面ワイパー,Vベルト,ソレノイドバルブ,ホース,配管・外部配線等 消耗品
    その他 ※最新部品の導入、機能追加等 安全性・生産効率向上のご提案をさせていただきます

    汎用旋盤

    オーバーホールBefor After 外観 レトロフィット前後 詳細写真

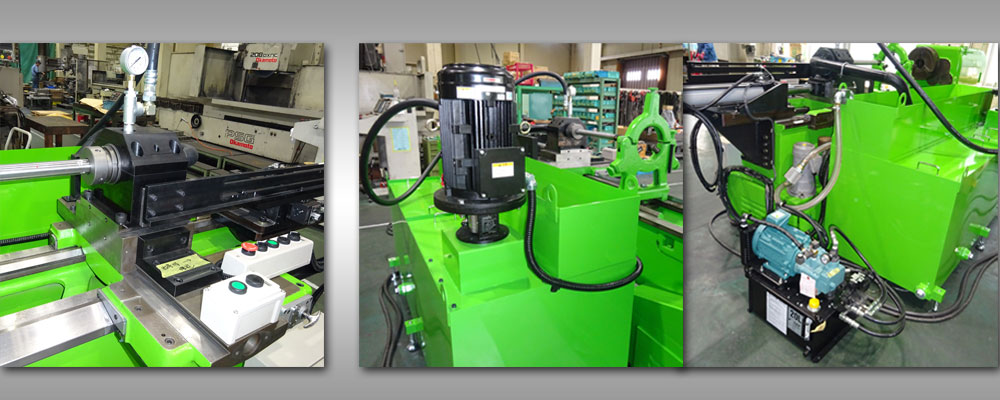

    エジェクタ装置取付 エジェクタ・クーラント装置新規設計製作
    機械 大日金属工業製  汎用旋盤 DLG-SH63
    受注内容 穴開け専用加工機に改造,エジェクタ装置取付改造,クーラント装置新規製作,切削液飛散防止カバー製作,電気回路図設計
    全般 解体・清掃・点検・調整・精度検査
    研削・摺合せ 摺動面サドル,テーパージブ,押え板【新規製作】  ※『きさげ加工』仕上げによる精度出し
    不具合部品
    交換
    スライド 摺動面ワイパー,リミットスイッチ 他
    主軸
    エジェクタ
    Z軸スライドへエジェクタユニット取付台設置【新規製作】
    エジェクタユニット後方への排出パイプ設置【新規製作】,Vベルト 他
    カバー 切削液飛散防止カバー【新規製作】
    流体油圧ユニット本体,油圧シリンダー,クーラントタンク・ポンプ,高圧・油圧ホース,圧力ゲージ 他
    電気油圧ユニット・クーラントポンプ用制御盤の箱体・スイッチ・銘版・配線
    主軸正転・逆転操作盤の箱体・スイッチ・銘版等 不具合部品
    ※最新部品の導入、機能追加等 安全性・生産効率向上のご提案をさせていただきます。

    円筒研削盤

    レトロフィットBefor After 外観 レトロフィット前後 詳細写真
    カバー改造 カバー改造
    機械 株式会社シギヤ精機製作所製 NC円筒研削盤 GPS-30
    受注内容 オーバーホール(精度更生)、カバー改造、砥石軸・主軸・芯押し台、50mm嵩上げ
    全般 解体・清掃・点検・調整・精度検査
    研削・摺合せ ベッド本体摺動面 研削・摺合せ修正、テーパージブ新規製作・摺合せ、クロステーブル上面研削修正
    『きさげ加工』仕上げによる精度出し
    不具合部品
    交換
    スライド 摺動面ターカイト,ボールネジ鋼球,サポートベアリング,ワイパー,シール類, 近接スイッチ,リミットスイッチ 他
    砥石軸Vベルト 他
    ワーク主軸ベアリング,パッキン,オイルシール,主軸台用Vベルト 他
    流体フィルター,クーラント用ノズル,油圧ホース・ビニールホース, 圧力ゲージ,油圧ゲージ 他
    潤滑フィルターエレメント,フレキシブルホース,潤滑分配弁,レーロンチューブ配管 他
    電気機械側配線 他
    その他 ※最新部品の導入、機能追加等 安全性・生産効率向上のご提案をさせていただきます。

    内面研削盤

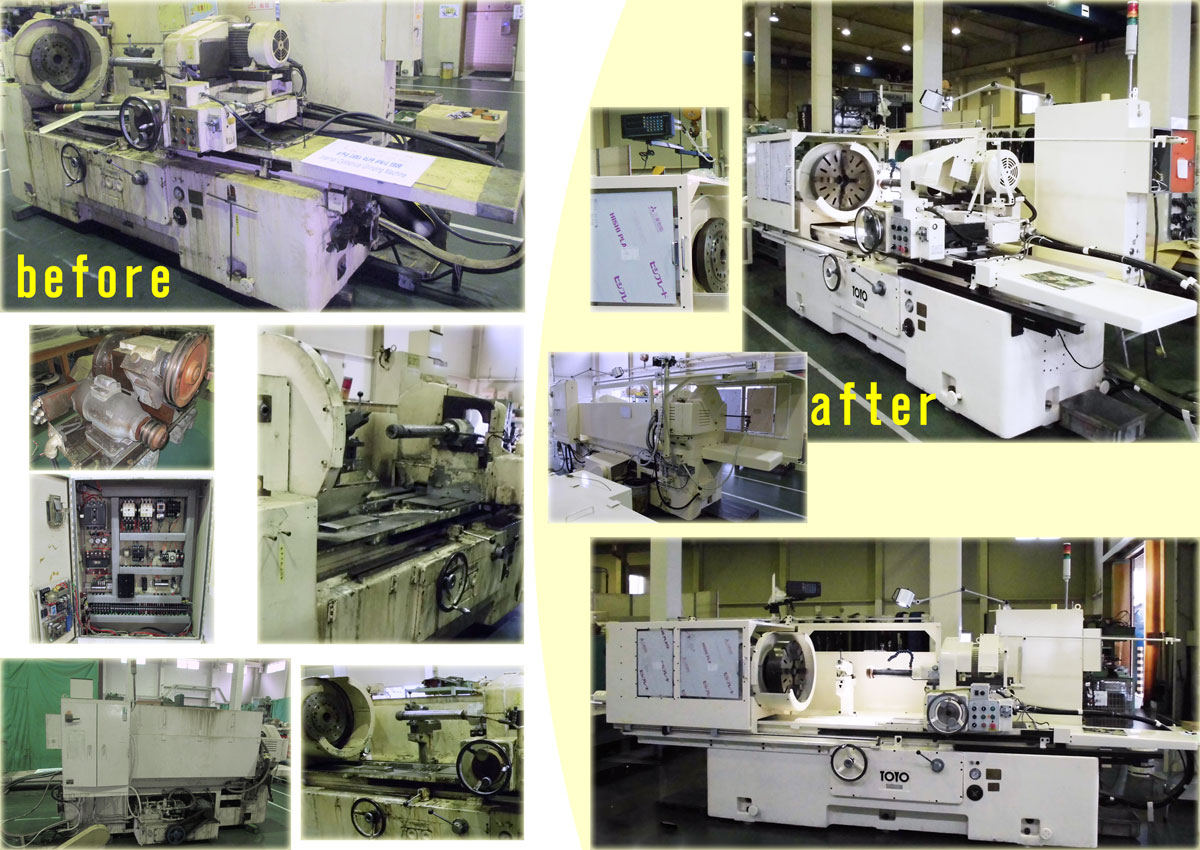

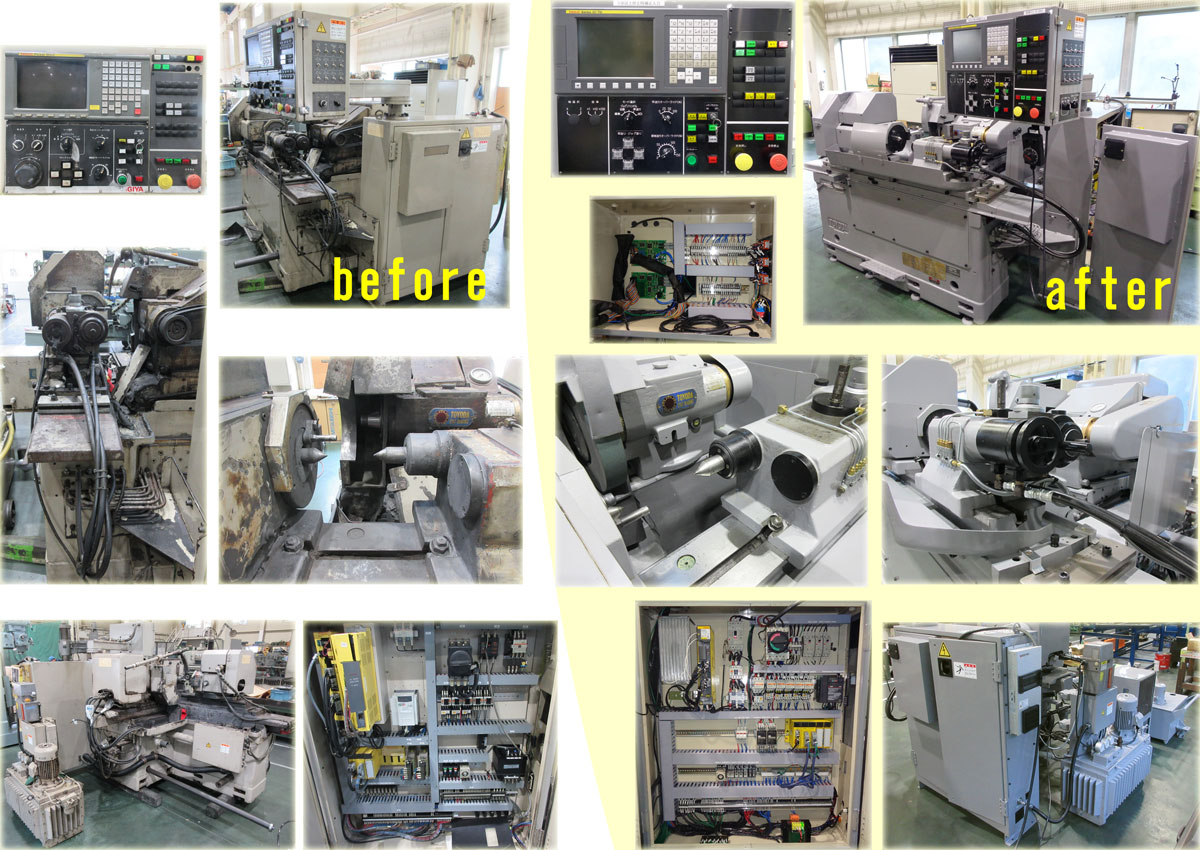

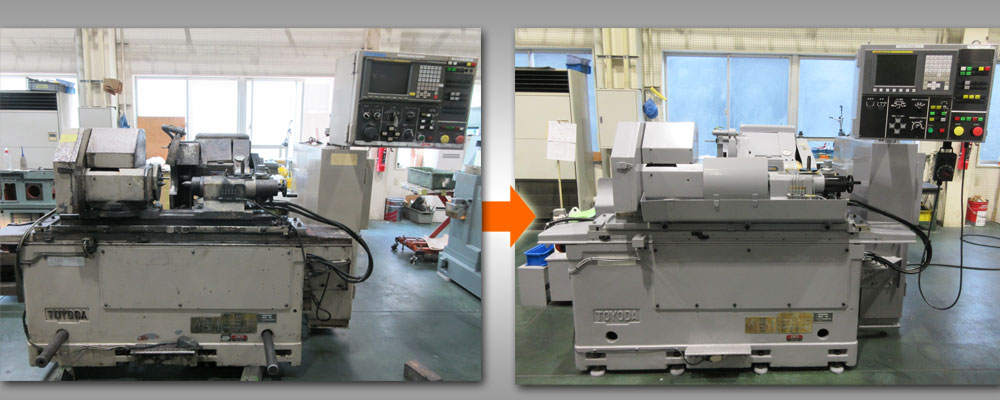

    レトロフィットBefor After 外観 レトロフィット前後 詳細写真

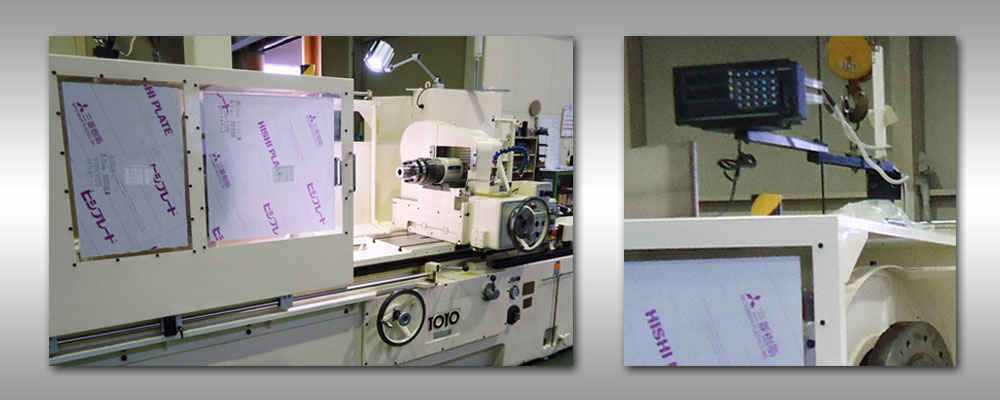

    改造 改造部分
    機械 トーヨーエイテック株式会社製 精密内面研削盤 T-1231
    受注内容 オーバーホール(精度更生),スケール表示器取付,クーラント配管径改良,カバー新作
    全体 解体・清掃・点検・調整・精度検査
    研削・摺合せ ワーク軸台側前後送り摺動面,主軸センター穴,ベッド側摺動面,テーブル摺動面
    『きさげ加工』仕上げによる精度出し
    不具合部品
    交換
    スライド ベアリング,摺動面カバー・ワイパー,ダイヤルゲージ,スイッチ,ベルト,パッキン,シール消耗品 他
    スピンドル軸用電動機,ベアリング,ベルト 他
    砥石軸砥石軸用電動機,ベアリング,砥石軸ベルト 他  ※ベルトの張り具合調整が簡単に出来るように改造
    砥石修正装置ドレス上下駆動軸用ベアリング
    カバー【新作】ワークヘッドカバースライド式(切削水飛散防止),長尺砥石軸用,砥石スピンドルベルト用
    油圧ベアリング,カップリング,ホース類,ゲージ,圧力スイッチ,油圧ポンプモータ,V溝修正加工 他
    クーラントベアリング,ホース,ゲージ 他
    空圧エアーフィルタ・レギュレータ・ルブリケータ,ホース,ゲージ 他
    潤滑フレキシブルホース,潤滑分配弁,レーロンチューブ配管 他
    電気パトライト,機械側配線,制御盤内配線,スイッチ,端子台 他
    その他 スケール、スケール取付台(アーム伸縮・上下稼働型),振れ止めの調整(高さ方向の修正)
    ※最新部品の導入、機能追加等 安全性・生産効率向上のご提案をさせていただきます。

    平面研削盤

    オーバーホールBefor After 外観 レトロフィット前後 詳細写真
    クーラント装置製作 クーラント装置一式製作
    機械 株式会社岡本工作機械製作所製 平面研削盤 PSG-15B
    受注内容 オーバーホール(精度更生), クーラント装置新規製作,主軸ユニット交換,カバー設計製作
    全体 解体・清掃・点検・調整・精度検査
    研削・摺合せ 摺動面 研削・摺合せ修正,チャック取付ベース,テーブル上面  ※『きさげ加工』仕上げによる精度出し
    不具合部品
    交換
    スライド 摺動面ターカイト,テーパージブ,サポートベアリング,ワイパー,シール類,スイッチ類 他
    スピンドル 砥石軸関係一式,ベアリング,パッキン,オイルシール,砥石軸用Vベルト 他
    カバークーラントカバー,クーラントトイ,スライドカバー(含む左右),ダクト・ダクトカーバー 設計製作 他
    流体フィルター,クーラント用ノズル,油圧ホース・ビニールホース,圧力ゲージ,油圧ゲージ 他
    潤滑フィルターエレメント,フレキシブルホース,潤滑分配弁,レーロンチューブ配管 他
    電気操作盤一式,電磁開閉器,リレー,スイッチ類,制御盤内配線,機械側配線 他
    その他 ※最新部品の導入、機能追加等 安全性・生産効率向上のご提案をさせていただきます。

    ロータリー研削盤

    オーバーホールBefor After 外観 レトロフィット前後 詳細写真
    操作盤Befor After 昇降用摺動面 オーバーホール前後
    機械 株式会社三正製作所(SANSEI)製 ロータリー研削盤 GK-8
    受注内容 オーバーホール(精度更生)
    テーブル回転(インバーター制御化) DCモータ→インダクションモータに変更
    制御盤 リレー回路→シーケンサに変更
    全体 解体・清掃・点検・調整・精度検査
    研削・摺合せ ベット、テーブル、砥石軸台
    『きさげ加工』仕上げによる精度出し
    不具合部品
    交換
    スライド テーパージブ,締め板,サポートベアリング,モーター用シンクロベルト,ジャバラカバー,
    OT,原点LS,ユニバーサルジョイント,Vベルト,プーリー,ワイパー,パッキン,シール類
    近接スイッチ,リミットスイッチ 他
    スピンドルベアリング,パッキン,オイルシール,LS,Vベルト 他
    砥石軸送り装置ギヤー,Vプーリー【新作】
    カバーのれんカバー,アクリル板,リミットスイッチ 他
    流体フィルターエレメント,フレキシブルホース,油圧ホース 他
    潤滑フィルターエレメント,フレキシブルホース,レーロンチューブ,潤滑分配弁 他
    電気操作盤(スイッチ,表示灯),電磁開閉器,ソレノイドバルブ,リレー,LS,近接スイッチ,パトライト,機械側配線 他
    その他 ※最新部品の導入、機能追加等 安全性・生産効率向上のご提案をさせていただきます。

    センターレス研削盤(芯なし研削盤)

    オーバーホールBefor After 外観 レトロフィット前後 詳細写真
    自動潤滑に改造自動潤滑に改造
    機械 日平産業株式会社製 センターレス研削盤 CLG-15B
    受注内容 オーバーホール(精度更生), 自動潤滑に改造,潤滑ホース配管増設,ローダー更新
    全体 解体・清掃・点検・調整・精度検査
    研削・摺合せ 調整車側切込みスライド摺動面,砥石軸側摺動面,調整車側摺動面
    『きさげ加工』仕上げによる精度出し
    不具合部品
    交換
    スライド 摺動面ターカイト,テーパージブ【新規】,サポートベアリング,ワイパー,シール類,スイッチ 他
    砥石
    調整車ドレス
    テーパージブ,ベアリング,パッキン,オイルシール 他
    砥石
    調整車軸
    ベアリング,フィルター,Vベルト 他
    カバー板金修正
    流体フィルター,クーラント用ノズル,油圧ホース・ビニールホース,圧力ゲージ,油圧ゲージ 他
    潤滑潤滑ユニット,フィルターエレメント,潤滑分配弁,ホース・チューブ,配管, 圧力スイッチ 他
    電気操作盤内配線,電磁開閉器,ブレーカー,端子台,リレー,スイッチ類,パトライト,制御盤中板・盤内配線
    機械側配線,ローダー操作盤機器 他
    その他 ※最新部品の導入、機能追加等 安全性・生産効率向上のご提案をさせていただきます。

    ネジ研削盤

    レトロフィットBefor After 外観 レトロフィット前後 詳細写真
    ドレス装置改造 ドレス装置改造
    機械 吉田機械製作所製 ローラーネジ研削盤
    受注内容 オーバーホール(精度更生)
    ドレス装置改造,ドレストラバース部カバー製作,テーブル送り用カバー製作,砥石軸用(防災用)カバー製作
    全体 解体・清掃・点検・調整・精度検査
    研削・摺合せ 摺動面(ベッド,テーブル,砥石修正装置),スペーサー,調整ライナー,ワークレスト
    『きさげ加工』仕上げによる精度出し
    不具合部品
    交換
    スライド 摺動面ワイパー,リミットスイッチ 他
    Z軸送り装置 送り用ナット【新規製作】,送り竿すべりキー【新規製作】,送りねじ用プーリー
    X軸送り装置 汎用サーボモータ,減速機、モータ・減速機取付架台,ベルト類
    ワークレストベアリング,スペーサー【新規製作】,ジョイント部ブーツ,調整ライナー【新規製作】
    カバー ドレストラバース部(切削油飛散防止用)カバー【新規製作】
    テーブル送り用カバー【新規製作】,砥石軸用(防災用)カバー【新規製作】
    潤滑配管,デスターバルブ 他
    空圧エアフィルタ,減圧弁,オイラー,配管,継手類
    電気フレキ,電線 他
    その他クラウニング機構は使用しないため撤去
    ※最新部品の導入、機能追加等 安全性・生産効率向上のご提案をさせていただきます。

    フライス盤

    オーバーホールBefor After 外観 レトロフィット前後 詳細写真
    操作盤Befor After 主軸部 オーバーホール前後
    機械 OKK製  縦NCフライス盤 MHA-400
    受注内容 オーバーホール(精度更生)
    全般 解体・清掃・点検・調整・精度検査
    研削・摺合せ スライド面,摺動面,テーブル用パレット上面,主軸内面テーパー研磨
    『きさげ加工』仕上げによる精度出し
    不具合部品
    交換
    スライド 摺動面ターカイト,テーパージブ【新規】,ボールネジ鋼球,ベアリング,シール,摺動面ワイパー,近接スイッチ
    リミットスイッチ 他
    スピンドル主軸用電動機,ベアリング 他
    流体フレキシブルホース,ビニールホース,圧力ゲージ,油面ゲージ 他
    潤滑フィルターエレメント,ホース配管,フレキシブルホース,潤滑分配弁等 不具合部品
    電気機械側配線,スイッチ等 不具合部品
    ※最新部品の導入、機能追加等 安全性・生産効率向上のご提案をさせていただきます。

    ホブ盤

    オーバーホールBefor After 外観 レトロフィット前後 詳細写真
    ホブヘッドBefor After ホブヘッド オーバーホール前後
    機械 樫藤鉄工所製 ホブ盤 KR-600
    受注内容 オーバーホール(精度更生),送りねじ新規製作
    全般 解体・清掃・点検・調整・精度検査
    研削・摺合せ スライド摺動面,テーパージブ,締め板,先メタル,先メタル受け部,回転テーブル,テーブルサドル
    『きさげ加工』仕上げによる精度出し
    不具合部品
    交換
    スライド サポート,サポートアーム,送りねじ・ナット【新規製作】,ベアリング,シール 他
    ギヤボックスベアリング,シール 等
    昇降軸バランサベアリング等 不具合部品
    流体・潤滑ソレノイドバルブ等 不具合部品
    電気操作盤,操作盤スイッチ,表示灯,制御盤内機器,サーキットプロテクター,端子台,機械側配線 他
    ※最新部品の導入、機能追加等 安全性・生産効率向上のご提案をさせていただきます。
