円筒研削盤のオーバーホール・レトロフィットの実績

TOYODA_45MＧUP28-50 詳細写真内容説明へ

SHIGIYA_GPS-30/40 詳細写真内容説明へ

SHIGIYA_GPS-45 詳細写真

SHIGIYA_GP-82C 詳細写真

TOYODA_45MＧUP28-50 詳細写真

TOYODA_GOP32x50 詳細写真

TSUGAMI_NC円筒研削盤_GU5N 詳細写真

SHIGIYA_GPA27-150 詳細写真

KONDO_CLOSS-N-450HTA 詳細写真

STUDER_S40-2 詳細写真

STUDER_RHU-450 詳細写真

OKUMA_GP55_NC化(FANUC 0i-TD) 詳細写真

TOYODA_RSP15-10 詳細写真

TSUGAMI_T-CGD150 詳細写真

UEDA_MG-40MAH_ACサーボに改造

TSUGAMI_G60A_NC円筒研削盤

SHIGIYA_GNW-30_NC両頭円筒研削盤NCリプレース

OKUMA_GP40

TOYODA

TOYODA_RU23-10

実績写真をまとめてPDF印刷

レトロフィット事例１ Pick Up!

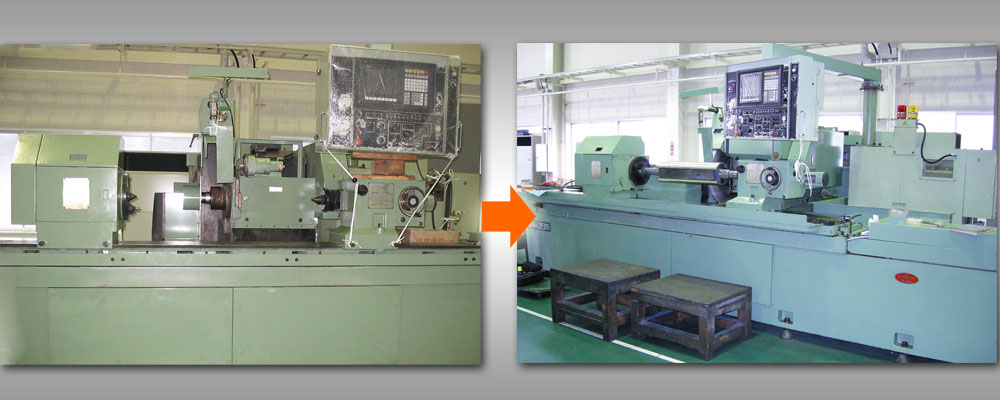

外観レトロフィット前後詳細写真

操作盤 NCリプレース前後

機械	豊田工機株式会社製 CNC円筒研削盤 45MGUP28-50
受注内容	オーバーホール(精度更生)・NC交換(FANUC 0i-TD) 電気回路図(ハード図)＆制御プログラム(ラダー)【新規NC対応設計】カバー新規製作・板金修正
全般	解体・清掃・点検・調整・精度検査
研削・摺合せ	スライド摺動面,ベッド摺動面,テーブルベース,砥石軸前後, 芯押台（クイル・テールベース）,芯高調整 ※『きさげ加工』仕上げによる精度出し
不具合部品交換	NC装置一式（サーボモータ・アンプ、主軸モータ・アンプ、ポジションコーダ,I/Oユニット）制御盤一式,操作盤内機器一式,制御盤外(スイッチ、ハーネス) 切削油用タンク,ポンプモーター、摺動面ワイパー、ボールネジ鋼球サポートベアリング,主軸ベアリング,各種ベアリング主軸用電動機主軸ヘッド温調器砥石軸冷却装置冷却ファン軸受けブッシュ,モーター用Vベルト位置決め用ダイヤルゲージフィルター圧力ゲージ油面ゲージホース配管等消耗品
円筒研削盤用対話画面　＆　加工マクロの作成操作説明書

事例をPDFで印刷

外観レトロフィット前後詳細写真

砥石軸.主軸.芯押し台 50ｍｍ嵩上げ

機械	株式会社シギヤ精機製作所製 NC円筒研削盤 GPS-30
受注内容	オーバーホール(精度更生)、砥石軸・主軸・芯押し台 50ｍｍ嵩上げ、カバー改造
全般	解体・清掃・点検・調整・精度検査
研削・摺合せ	ベッド本体摺動面研削・摺合せ修正、テーパージブ新規製作・摺合せ、クロステーブル上面研削修正 ※『きさげ加工』仕上げによる精度出し
不具合部品交換	スライド	摺動面ターカイト,ボールネジ鋼球,サポートベアリング,ワイパー,シール類近接スイッチ,リミットスイッチ他
	砥石軸	Ｖベルト他
	ワーク主軸	ベアリング,パッキン,オイルシール,主軸台用Ｖベルト他
	流体	フィルター,クーラント用ノズル,油圧・ビニールホース, 圧力ゲージ,油圧ゲージ他
	潤滑	フィルターエレメント,フレキシブルホース,潤滑分配弁,レーロンチューブ配管他
	電気	機械側配線他
その他	※最新部品の導入、機能追加等安全性・生産効率向上のご提案をさせていただきます。

事例をPDFで印刷

シギヤ精機	GAS-30,GN-30,GP-30,GP-40,GP-45,GP-82,GPA-27,GPS-30,GU-30,GU-32,GNW-30
ツガミ	CGA,G60A,GU5N,T-CGD150
豊田工機	GU28,GUP28,GOP32,GUO32,GUP32,GU40,GS15,RSP15,RU23-10
大隈鐵工所	GU50,GU55,GP40,GP55,GP57,GLE-6,OGM6178
上田技研	MG-40NAH,RG-180L,RG-230
【その他】[日平産業(日平トヤマ) CGK-40/300] [近藤製作所 CGK-450,GLOSS-N-450-H] [東芝機械] [野村機械 φ500X5000] [三菱重工 RB23,RB32,RB35] [スチューダー(Studer) S40-2,RHU-450]
