レトロフィット事例１ Pick Up!

外観レトロフィット前後詳細写真

外観拡大レトロフィット前後

機械	株式会社ヨシカワ(YOSHIKAWA)製ロータリー研削盤 YGS-16
受注内容	オーバーホール(精度更生)，クーラントタンク・受け部・トイ【新規製作】，カバー底部修正
全体	解体・清掃・点検・調整・精度検査
研削・摺合せ	コラム,回転テーブル，押え板（修正），送りねじ（修正） ※『きさげ加工』仕上げによる精度出し
不具合部品交換	スライド	送りねじ用ナット【新規製作】，サポートベアリング，切込み装置部ベアリング，シール，パッキン,Ｏリング，リミットスイッチ他
	砥石軸	砥石軸ベアリング，Ｖベルト，モーター側プーリー，主軸側プーリー，パッキン，オイルシール他
	流体・潤滑	ビニールホース，ホースバンド，油面ゲージ他
	カバー	底部板金溶接修正他
	切削油タンク	クーラントタンク，タンク蓋，タンク板，クーラントトイ
	電気	制御盤内中板，工事用配線中板,電磁開閉器，可変抵抗器，オイルゲージ操作スイッチ，操作表示灯，機械側配線，盤内配線,端子台，電流計他
その他	※最新部品の導入、機能追加等安全性・生産効率向上のご提案をさせていただきます。

事例をPDFで印刷

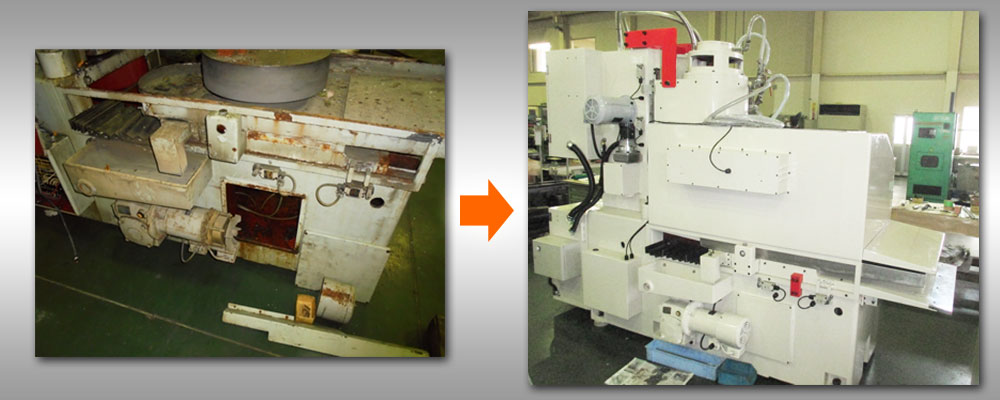

外観レトロフィット前後詳細写真

昇降用摺動面オーバーホール前後

機械	株式会社三正製作所(SANSEI)製ロータリー研削盤 GK-8
受注内容	オーバーホール(精度更生) テーブル回転(インバーター制御化) DCモータ→インダクションモータに変更制御盤リレー回路→シーケンサに変更
全体	解体・清掃・点検・調整・精度検査
研削・摺合せ	ベット、テーブル、砥石軸台, ※『きさげ加工』仕上げによる精度出し
不具合部品交換	スライド	テーパージブ,締め板,サポートベアリング,モーター用シンクロベルト,ジャバラカバー, OT,原点LS,ユニバーサルジョイント,Vベルト,プーリー,ワイパー,パッキン,シール類近接スイッチ,リミットスイッチ他
	スピンドル	ベアリング,パッキン,オイルシール,LS,Vベルト, 砥石軸送り装置ギヤー,Vプーリー【新作】
	カバー	のれんカバー,アクリル板,リミットスイッチ他
	流体	フィルターエレメント,フレキシブルホース,油圧ホース他
	潤滑	フィルターエレメント,フレキシブルホース,レーロンチューブ,潤滑分配弁他
	電気	操作盤(スイッチ,表示灯),電磁開閉器,ソレノイドバルブ,リレー,LS,近接スイッチ,パトライト,機械側配線他
その他	※最新部品の導入、機能追加等安全性・生産効率向上のご提案をさせていただきます。

事例をPDFで印刷

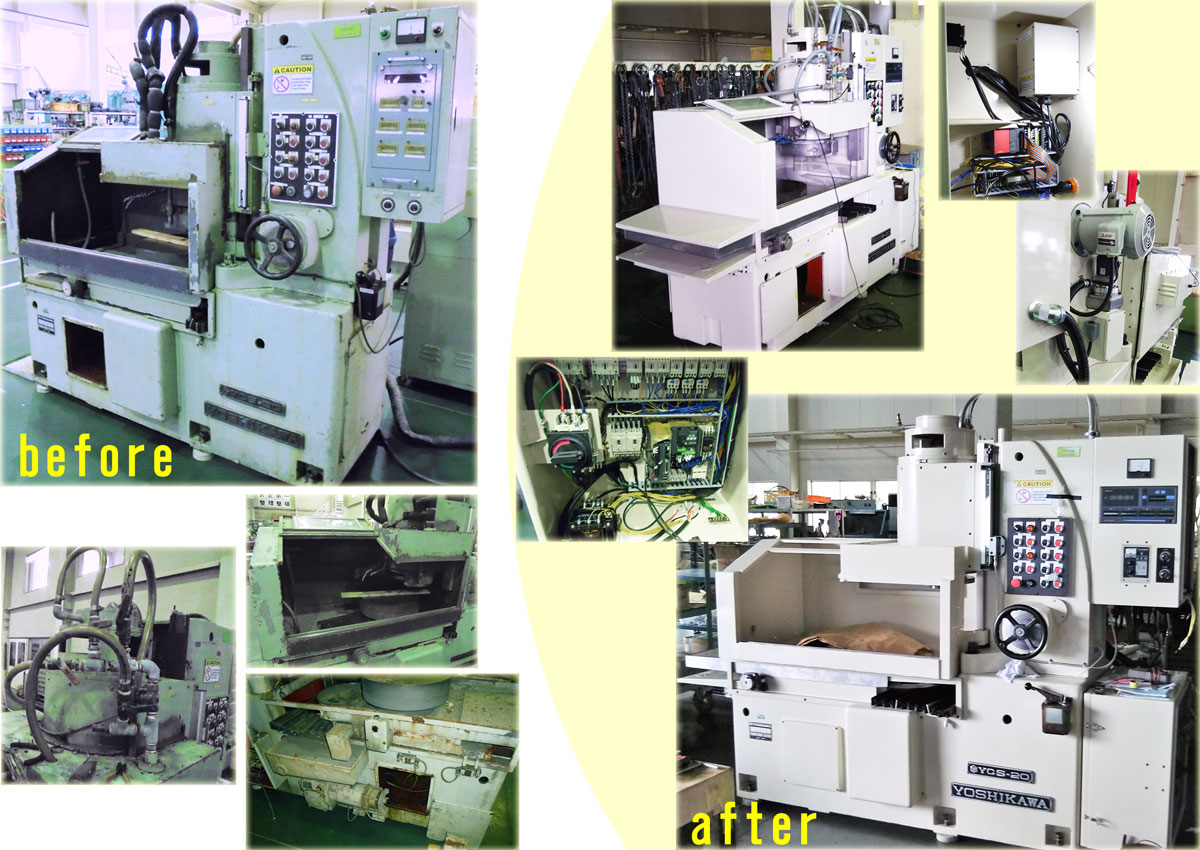

外観レトロフィット前後詳細写真

背面前後

機械	株式会社ヨシカワ(YOSHIKAWA)製ロータリー研削盤 YGS-20
受注内容	オーバーホール(精度更生),カバー修正,電気関係改造
全体	解体・清掃・点検・調整・精度検査
研削・摺合せ	ベット，コラム,テーブル ※『きさげ加工』仕上げによる精度出し
不具合部品交換	スライド	テーパージブ，締め板，サポートベアリング，親ねじ修正・ナット製作，無段変速機ロータリーテーブル用ベアリング，ワイパー，パッキン・シール類，リミットスイッチ他
	スピンドル	砥石軸ベアリング，パッキン，オイルシール他
	カバー	カバー修正（底部SUS にて新規製作、腐食・穴あきは補修），アクリル板，H ゴム
	流体	フレキシブルホース他
	潤滑	フィルターエレメント,フレキシブルホース,潤滑分配弁他
	電気	シーケンサにて盤内機器関係更新，制御盤箱体新規製作，リニアスケールリニアスケールカウンタ，機械側配線他
その他	※最新部品の導入、機能追加等安全性・生産効率向上のご提案をさせていただきます。
