その他機種のオーバーホール・レトロフィット実績
ジグボーラー
YASDA_ジグボーラー_YBM-50JS
YASDA_ジグボーラー_YBM-80J
DEVLIEG_43H-48
ジグボーラー事例 Pick Up!

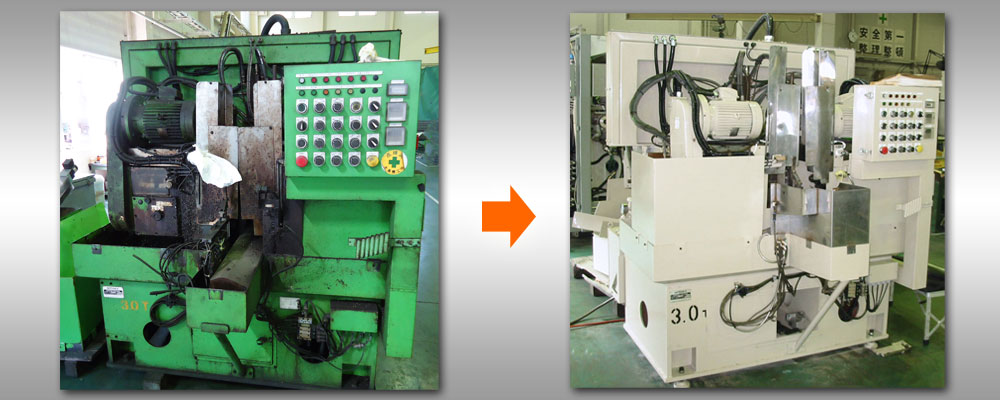

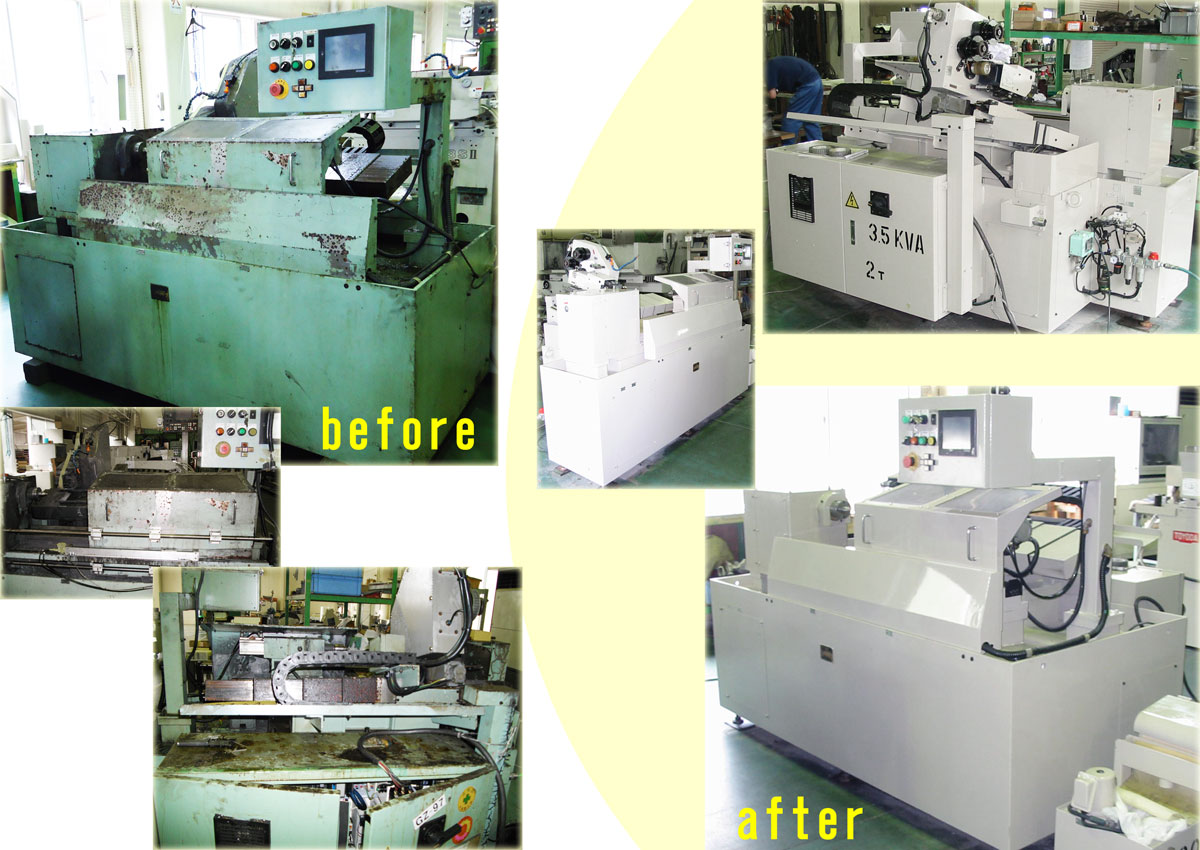

外観 レトロフィット前後 詳細写真
操作盤レトロフィット後
| 機械 | 安田工業株式会社製 ジグボーラー YBM-100J |
|---|---|
| 受注内容 | オーバーホール(精度更生)・NC交換（FANUC 0i-MF）,制御盤箱体【新規製作】 電気回路図(ハード図)・制御プログラム(ラダー図)【新規NC対応設計】 フィードバックスケール更新,リジットタップ機能追加 |
| 研削･摺合せ | スライド摺動面,テーパージブ【新規製作】,主軸穴セルフ研磨,摺動面ターカイト交換 ※『きさげ加工』仕上げによる精度出し |
| 交換 | NC装置一式(サーボモータ・アンプ,主軸モータ・アンプ,磁気センサ,I/Oユニット),制御盤内機器一式 操作盤内機器一式,制御盤外(スイッチ,ハーネス),制御盤箱体,機内照明,フィードバックスケール・アンプ ボールネジ鋼球,サポートベアリング,ホース,配管・配線等 消耗品 |
| FANUC PICTUREで、工作機械に適した画面をより柔軟に作成できます。 | |
中ぐり盤
TOSHIBA_横中ぐり盤_BFT-11B 詳写真細
TOSHIBA_横中ぐり盤_BZ-8
横中ぐり盤 完成（池貝_DA-130T）
| 機械 | 株式会社池貝製 横中ぐり盤 DA130-T |
|---|---|
| 受注内容 | オーバーホール（精度更生）,送りギアBOX改造,全体塗装（外観部.内面.部品） |
| スライド | 解体・洗浄・点検,摺動面の研磨・摺合せ修正,テーパーギブの摺合せ （修正）摺動面（ベッド.サドル.X軸テーブル）,送りねじ 【交換部品】ナット,サポートベアリング,シール類,ワイパー,リミットスイッチ,Z軸送りギヤBOXのベアリング |
| テーブル | 解体・洗浄・点検,上面の研磨修正 【交換部品】ベアリング,シール類 |
| スピンドル | 取外し点検・清掃、内面テーパー研磨 【交換部品】ベアリング（入力軸・変速軸・変速ギアBOX内）,Oリング,オイルシール,シートパッキン類 |
| バランサー | 点検・清掃 【交換部品】バランスチェーンのスプロケット部ベアリング |
| カバー | 解体・洗浄・点検 |
| 流体・潤滑 | 潤滑ユニット.交換配管の点検・清掃,タンク内部清掃 【交換部品】油面ゲージ,潤滑分配弁 |
| 電気 | 電気回路図（ハード図）の設計,送り軸サーボモータに換装,リレー回路をシーケンサに変更 【交換部品】制御盤内機器一式,操作盤内機器一式,操作付属品,端子台, ケーブルべア部ケーブル,機械側配線,コラム上投光器,サーキットプロテクタ, 電源トランス,スイッチ類（リミット.近接.シリンダー） |
| 測定器 | Ｂ軸用スケール新規取付加工 |
ブローチ盤
増田機械_ブローチ盤_MLS-300
NACHI_ブローチ盤_BV-T5-8 センタリングマシン
日本特殊工業_センタリングマシン_1000S
山陽マシン_センタリングマシン その他
日立_ねじ切機
OKUMA_ラジアルボール盤_DRA-J-1600
中村機械製作所_シェーパー_KNA-650
マツダ精機_スーパーフィニシャー_SFC050TNd 詳細写真
TOSHIBA_ラック盤_TMC-20A NC化
NORITAKE_超硬丸鋸切断機_NCS-2/100 実績のあるメーカー様(敬称略)
| 中ぐり盤 ジグボーラー |
[池貝 DA-130T,DB110T] [デブリーグ 43H-48] [東芝機械 BFT-11,BTD-11,BZ-8] [フローリープ(FRORIEP)] [三井精機工業 4B] [安田工業 YBM-50J,YBM-80J,YBM-100J] |
|---|---|
| センタリングマシン | [日本特工業 1000S,NCR600,NCR6000] [岐阜製作所 GKV-750] [豊和工業] [ヤマモトエンジニアリング] |
| ブローチ盤 | [不二越(nachi) BV-T5-8,50KN] [ヤマゲ MY-160,MY-280] |
| ラジアル ボール盤 |
[大矢] [大隈鐵工所 DRA-J-1600] [コルプ] [吉田機械] |
| プラノミラー | [寿工業 KMC-10] [新潟鐵工所 門型プラノミラー] |
| 切断機 | [津根精機 丸鋸切断機_TK5C-250] [ノリタケ 超硬丸鋸切断機(シンカットマスター)_NCS-2/100] |
| 【その他】 [叶エンジニアリング トリミング加工機] [協和工機 多軸加工機] [高周波熱錬 インターナルギヤ焼入れ機] [篠原鉄工 ラック盤_SR-1] [信誠技研 ローリング転造盤_GS-224] [大日金属工業 バニシング加工機_M105X400] [宝機械製作所 キー溝加工機_TK-250] [千代田工業 パイプ加工機_SPM-40] [中村機械製作所 シェーパー_KNA-650] [日立 ねじ切機] [冨士機械 クロススライド] [フレマグ(FROEMAG) キーシーター_KZE90/650] [ツガミ 転造盤_T-ROL15] [マツダ精機 スーパーフィニシャー_SFC050TNd] [増田機械 スロッター_MLS-300] [丸福鉄工所 プレーナー_DP150WS4M] [ミヤノ 自動盤_AL-S34] |
|
工作機械のメンテンス・修理等 お気軽にお問い合わせください!
他にもガンドリル,ホーニング,スライサー,コレット切断機,各種専用機(穴あけ,溝研削,歯切り,面取り)の実績があります。
急なトラブル修理に幅広く対応しております。
TEL：0865-64-4359
