ＮＣ旋盤のオーバーホール・レトロフィットの実績
MORISEIKI_LL-8B_NCリプレース(FANUC 0i-TF Plus)
MORISEIKI_LL-8_NCリプレース(三菱 M80)
IKEGAI_TU40
MORISEIKI_SL-65
DAINICHI_MC152
CHUBU KOKI_FN120_NC(三菱 M70V)
OKUMA_LS30-N_NCリプレース(三菱 M70V)
FUJI_LN-AL
Nakamura-Tome_SC-300
SNK_SR110_大型旋盤(芯間7m)
GILDEMEISTER_TWIN32_NC(三菱 M700)
NISHIMORI_NRL-700_ロール旋盤(大型旋盤)
三菱重工業_MALC-8
MORISEIKI_LL-7_NC(三菱 M64SL)
OKUMA & HOWA_V40R
NC多軸旋盤
NISSIN_NDM-17/25NC(三菱 M64L)
HITACHI_HICELL_NC(三菱 M70V)
MURATA_WSC-6_NC(三菱 M70V)
MURATA_WSC-6_NC(三菱 M70V)
OKUMA & HOWA_2SP-V3
SUKEGAWA_NC(三菱 M70P)
HITACHI_NK40S_NC(三菱 M70V)

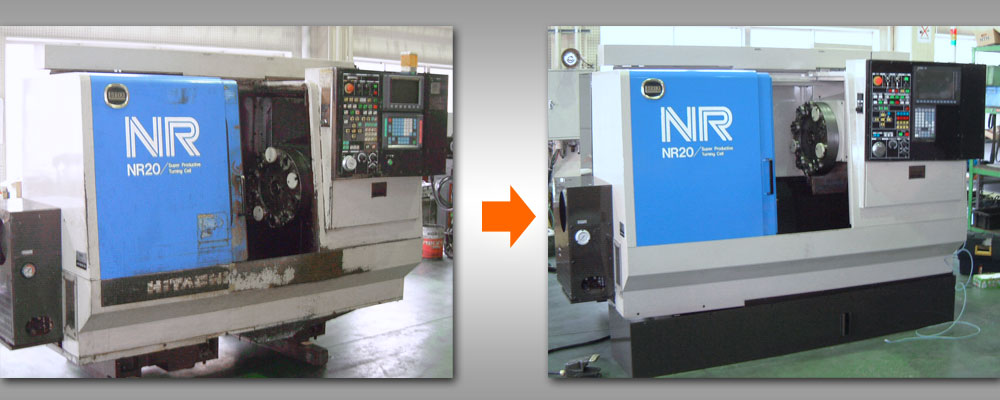

HITACHI_NR20_NC(三菱 M70)
SUGA_ST-300
SUGA_ST-300
MORISEIKI_SL-7
MORISEIKI_TL-250
IKEGAI_ANC56
TAKIZAWA_TC-200
OKUMA_LC30レトロフィット事例１ Pick Up!

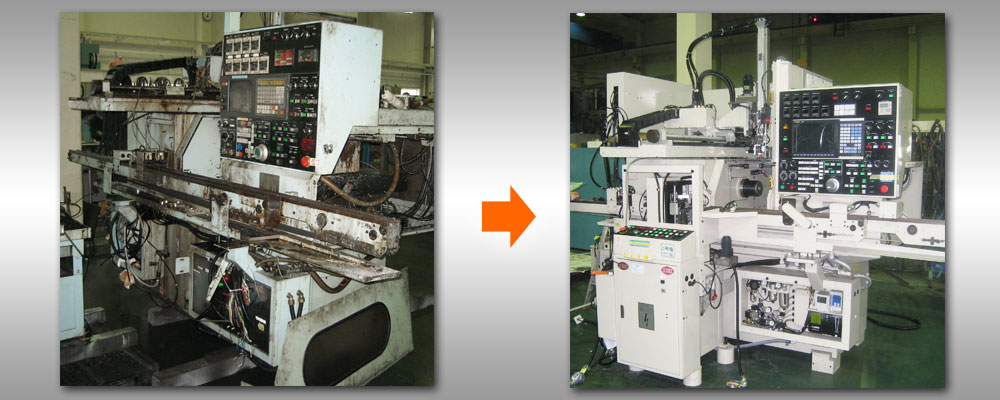

外観 レトロフィット前後 詳細写真
操作盤 NCリプレース前後
| 機械 | 株式会社 森精機製作所製 NC旋盤 LL-8A | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 受注内容 | オーバーホール・NC交換(FANUC 0i-TF Plus） 電気回路図(ハード図)＆制御プログラム(ラダー)【新規NC対応設計】 機械右側カバー改造,左側カバー下部改造,機内照明LED化 |
||||||||||||||||||||||||
| 研削・摺合せ | 摺動面,テーパージブ【新規製作】,押え板 ※『きさげ加工』仕上げによる精度出し |
||||||||||||||||||||||||
| 交換 | NC装置一式（サーボモータ・アンプ、主軸モータ・アンプ、ポジションコーダ、I/Oユニット） 制御盤内機器一式,操作盤内機器一式,制御盤外(スイッチ,ハーネス) カービックカップリング,ボールネジ,ゲージ,主軸ベアリング,各種ベアリング チャック類,アクリル板,摺動面ワイパー,Vベルト,クーラントポンプ,潤滑分配弁 トロコイドポンプ,ホース,配管等 消耗品 ※近接スイッチはコネクタタイプに置換 |
||||||||||||||||||||||||
| 操作盤 | 既存機械にないカスタム画面をFANUC PICTUREで新規作成 【機械操作画面】内張・外張、スタートチェックを選択できる画面 【メンテナンス画面】システム設定領域に関するPMCパラメータを変更する設定・刃物台のメンテナンス操作ができる画面 |
||||||||||||||||||||||||
マニュアルより一部抜粋【機能】
| |||||||||||||||||||||||||
レトロフィット事例２ Pick Up!
外観 レトロフィット前後 詳細写真
操作盤 NCリプレース前後
| 機械 | 大日金属工業株式会社製 NC旋盤 B105 |
|---|---|
| 受注内容 | オーバーホール(精度更生)・NC交換（FANUC 0i-TF） 電気回路図(ハード図)＆制御プログラム(ラダー)【新規NC対応設計】 主軸モータ取付架台新規製作 |
| 研削・摺合せ | 摺動面ターカイト摺合せ,テーパージブ,押え板 ※『きさげ加工』仕上げによる精度出し |
| 交換 | NC装置一式（サーボモータ・アンプ,主軸モータ・アンプ,ポジションコーダ,I/Oユニット） 制御盤内機器一式,操作盤内機器一式,制御盤外(スイッチ,ハーネス),ボールネジ鋼球 摺動面ターカイト,自動ドアシリンダー,ゲージ,ベアリング,ホース,配管等 消耗品 |
| その他 | 制御盤のスナップスイッチを照光押釦に変更(誤操作防止のため)
押釦の大きさも見直し、再配置 ※最新部品の導入、機能追加等 安全性・生産効率向上のご提案をさせていただきます |
レトロフィット事３ Pick Up!
外観 レトロフィット前後 詳細写真
操作盤 NCリプレース前後
| 機械 | 大隈鉄工（オークマ）製 NC旋盤 LH60-N |
|---|---|
| 受注内容 | オーバーホール(精度更生)・NC交換（FANUC 0i-TF Plus） 電気回路図(ハード図)＆制御プログラム(ラダー)【新規NC対応設計】 クラッチ修正 主軸回転数を無段階回転に改造(※下記詳細） |
| 研削・摺合せ | 摺動面,テーパージブ【新規製作】,テールベース,押え板 ※『きさげ加工』仕上げによる精度出し |
| 交換 | NC装置一式（サーボモータ・アンプ,主軸モータ・アンプ,ポジションコーダ,I/Oユニット） 制御盤内機器一式,操作盤一式,制御盤外(スイッチ,ハーネス),ボールネジ鋼球,Z軸スケールのケーブル インターフェイスユニット(交換・調整),ケーブルベア用敷板,摺動面ワイパー,テレスコカバーワイパー 主軸ベアリング,各種ベアリング,フィルター,圧力ゲージ,油面ゲージ,ホース,配管等 消耗品 |
| 主軸回転 |
主軸回転数を無段階回転に改造
※改造前は表の固定速度 |
レトロフィット事例４ Pick Up!
外観 レトロフィット前後 詳細写真
操作盤 NCリプレース前後
| 機械 | 株式会社 森精機製作所製 NC旋盤 SL-65B | |
|---|---|---|
| 受注内容 | オーバーホール(精度更生)・NC交換（FANUC 0i-TF） 電気回路図(ハード図)＆制御プログラム(ラダー)【新規NC対応設計】 空圧ゲージ増設,主軸ブレーキ仕様変更 |
|
| 研削・摺合せ | 摺動面,テーパージブ【新規製作】,押え板,摺動面ターカイト ※『きさげ加工』仕上げによる精度出し |
|
| 交換 | NC装置一式（サーボモータ・アンプ,主軸モータ・アンプ,ポジションコーダ,I/Oユニット） 制御盤内・操作盤内機器一式,制御盤外(スイッチ,ハーネス),主軸ベアリング,ボールネジ アクリル板,油圧ユニット,クーラントポンプ,ゲージ,ホース,ベルト,配管等 消耗品 ※近接スイッチはコネクタタイプに置換 | |
| その他 | 制御盤のスナップスイッチを照光押釦に変更(誤操作防止のため)
押釦の大きさも見直し、再配置 ※最新部品の導入、機能追加等 安全性・生産効率向上のご提案をさせていただきます |
レトロフィット事例５ Pick Up!
外観 レトロフィット前後 詳細写真
操作盤 NCリプレース前後
| 機械 | 株式会社森精機製作所製 NC旋盤 TL-5 |
|---|---|
| 受注内容 | オーバーホール(精度更生)・NC交換（MITSUBISHI M70V） 電気回路図(ハード図)＆制御プログラム(ラダー)【新規NC対応設計】 主軸用クラッチ更新 |
| 研削・摺合せ | 摺動面、芯押台、テーパージブ【新規製作】、押え板 ※『きさげ加工』仕上げによる精度出し |
| 交換 | NC装置一式（サーボモータ・アンプ,主軸モータ・アンプ,ポジションコーダ,I/Oユニット） 制御盤内機器一式,操作盤内機器一式,制御盤外(スイッチ,ハーネス),ボールネジ鋼球 自動ドアシリンダー,ゲージ,ベアリング,摺動面ワイパー,Vベルト,ソレノイドバルブ,ホース,配管等 消耗品 |
| その他 | ※最新部品の導入、機能追加等 安全性・生産効率向上のご提案をさせていただきます |
NC旋盤実績のあるメーカー様(敬称略)
| 池貝鐵工所 | ANC56,ANC75,AX40N,TU40X1500 |
|---|---|
| 大隈鐵工所 大隈豊和 |
2SP,LC20,LC30,LCS-15,LH-60N,LR-15,LP-15,LS30-N,HL-20,V40R |
| 大日金属工業 | B105,MG63,MG65,MG75,MC132,MC152,M-85,F20 |
| 滝澤鉄工所 | TAC-360,TAC-650,TC-200,TC-3,TCC-2000,TK-2,TF-2 |
| 中村留精密 | SC-300,TMC15,WT-150 |
| 日立精機 | NR20,NK20,NK40,倍速ハイセル |
| 三菱重工業 | MALC-8,MALC-10,MALC-15 |
| 富士機械 | SN,TN-30,TNW-30,VN-40,NL-AL,LN-AL |
| 森精機製作所 | LL-7,LL-8,CL-25,CL-200,TL-5,SL-3,SL-4,SL-7,SL-65B |
| 村田機械 | WSC-6,MW-16,2SC,3SC |
|
[オーエム製作所 VL-4N] [シチズン精機 F20] [新日本工機 SR110X5000] [菅鉄工所 ST-300] [北川工業 V-ACE,VT1-400] [助川鉄工 Q32-2] [大洋精機 KY-4012N] [タカハシキカイ TNC-L1] [高松機械 EM1A] [中部工機 FN120] [津田製作所 TBL1550] [日新GF NDM-17] [日平産業/日平トヤマ MDH16] [ミヤノ BNC-34S,LD-41,LZ01] [ヤマザキマザック(山崎鉄工所) 50YB] [ワシノ機械 LG60] [ギルデマイスター(Gildemeister) TWIN32,TWIN42] 【その他】コマツNTC,ツガミ,八千代田精密 |
|
ＮＣ旋盤のメンテンス・修理等 お気軽にお問い合わせください!
ＮＣ旋盤の修理実績が豊富です
大型旋盤,ロール旋盤,精密旋盤,複合旋盤,多軸旋盤の実績もあります。※寸法・重量については相談させてください。
急なトラブル修理に幅広く対応しております。ＮＣ旋盤の修理のことならお任せください！
