マシニングセンタのオーバーホール・レトロフィット実績

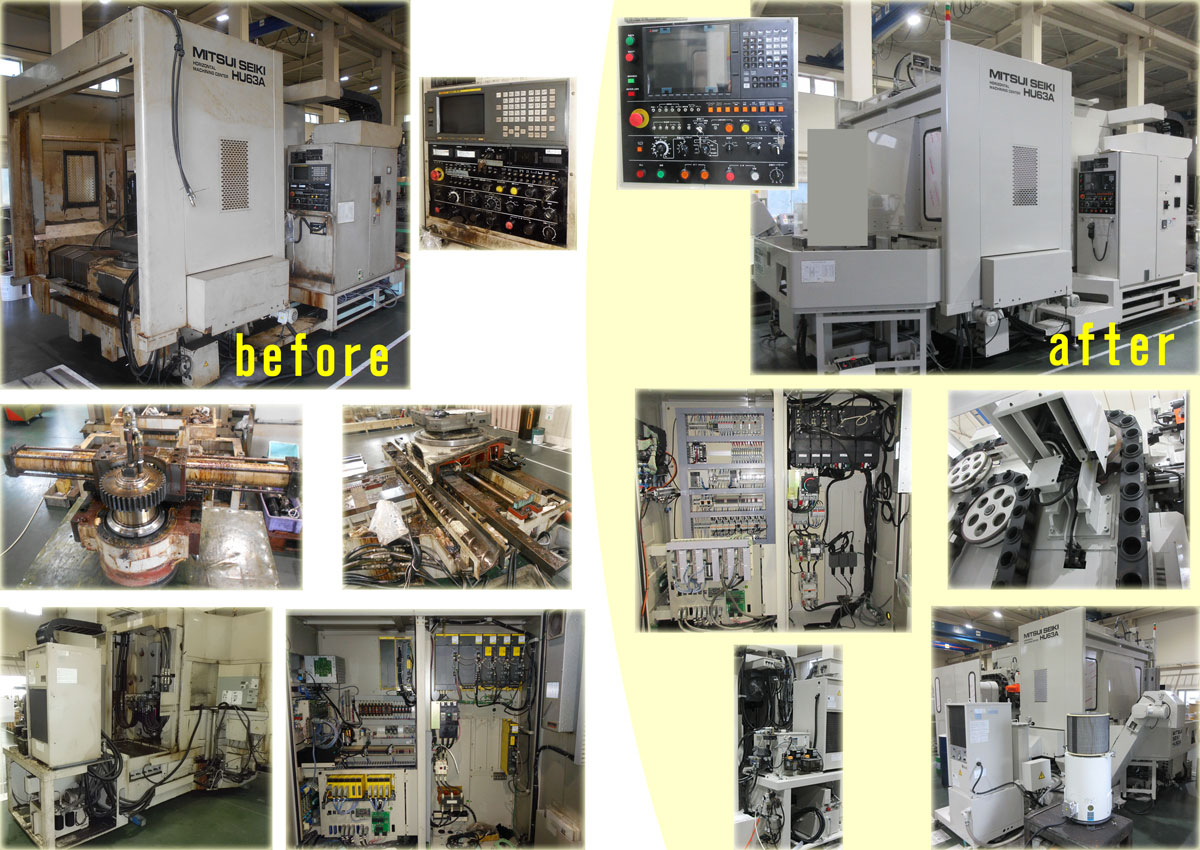

横型マシニングセンタのNCリプレース MITSUISEIKI_HU-63A_NCリプレース(三菱M80) 詳細写真
横型マシニングセンタのNCリプレース KURAKI_KH-63_NCリプレース(FANUC 0i-MF Plus) 詳細写真
横形マシニングセンタのレトロフィット 詳細写真 NCリプレース(FANUC 0i-MF)内容説明へ
立型マシニングセンタのレトロフィット 詳細写真 NCリプレース(三菱 M70V)内容説明へ
マシニングセンタのレトロフィット 詳細写真 NCリプレース(FANUC 0i-MF)内容説明へ
横型マシニングセンタのレトロフィット 詳細写真 NCリプレース(FANUC 0i-MF)内容説明へ
横型マシニングセンタのレトロフィット MAKINO_MC108_NCリプレース 詳細写真
立型マシニングセンタ オーバーホール OKUMA & HOWA_415V 詳細写真
立形マシニングセンタのレトロフィット YASDA_YBM-90N_NC(FANUC 31i) 詳細写真
横形マシニングセンタのオーバーホール OKUMA & HOWA_MILLAC-525H 詳細写真

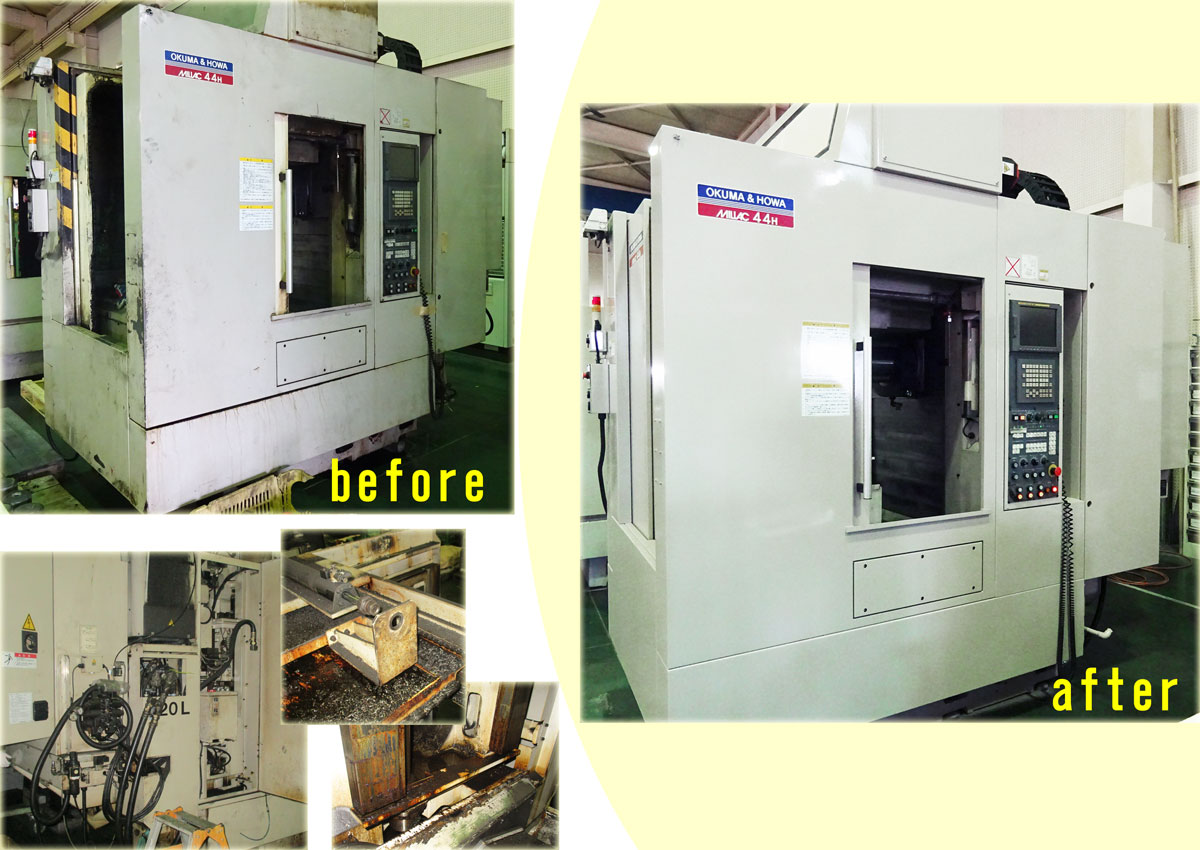

縦型マシニングセンタのオーバーホール OKUMA & HOWA_MILLAC-44H 詳細写真
マシニングセンタレトロフィット OKK_VM4-3 詳細写真
縦形マシニングセンタのオーバーホール MORISEIKI_MV55 詳細写真
横形マシニングセンタのレトロフィット MORISEIKI_MH6_NCリプレース 詳細写真
横型マシニングセンタのレトロフィット MAKINO_NCリプレース 詳細写真
マシニングセンタのレトロフィット MITSUISEIKI_HS-5A72_NCリプレース
立・横併用マシニングセンタのレトロフィット HAMAI_TN-150_NCリプレース 詳細写真
マシニングセンタのレトロフィット YASDA_YBM-800N_NCリプレース
マシニングセンタのレトロフィット YASDA_YBM-70N_NCリプレース 詳細写真
マシニングセンタのレトロフィット OKK_MCH560_NCリプレース
マシニングセンタのオーバーホール HITACHI_MY50-50H
マシニングセンタのオーバーホール HITACHI_HS500
マシニングセンタのオーバーホール MITSUISEIKI_FH550R
横形マシニングセンタのオーバーホール KITAMURA_H300CS
縦型マシニングセンタのオーバーホール OKK_PCV-50
門型マシニングセンタのオーバーホール URAWA_UB-75

レトロフィット事例1 Pick Up!

M-H50C オーバーホール 外観 レトロフィット前後 詳細写真
M-H50C NCリプレース 操作盤 NCリプレース前後
機械 三菱重工業株式会社製 横型マシニングセンタ M-H50C
受注内容 オーバーホール(精度更生)・NC交換(FANUC 0i-TF)
電気回路図(ハード図)・制御プログラム(ラダー図)【新規NC対応設計】,ATC・APC修理
研削・摺合せ スライド・テーブル摺動,主軸穴セルフ研磨  ※『きさげ加工』仕上げによる精度出し
交換 NC装置一式(サーボモータ・アンプ,主軸モータ・アンプ,磁気センサ,I/Oユニット),
制御盤内機器一式,操作盤内機器一式,制御盤外(スイッチ、ハーネス), テーパージブ,ボールネジ鋼球,ベアリング,ホース,
配管・配線等 消耗品

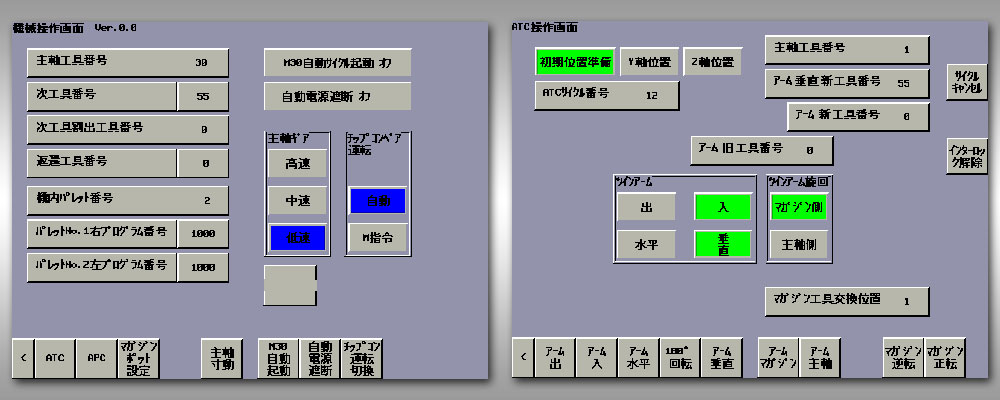

操作盤 既存機械にないカスタム画面を新規作成
【機械操作画面】各工具レジスタ・パレット番号・自動サイクル起動プログラム
【ATC操作画面】状態確認しながら手動操作が可能・画面からマガジン回転操作が可能・各工具レジスタ表示→異常停止時の復帰が容易
【APC操作画面】状態確認しながら手動操作が可能
【マガジンポット使用禁止設定画面】大径工具使用のために禁止ポット設定画面追加
FANUC PICTUREで、工作機械に適した画面をより柔軟に作成できます。
新規操作画面
新規操作画面

レトロフィット事例2 Pick Up!

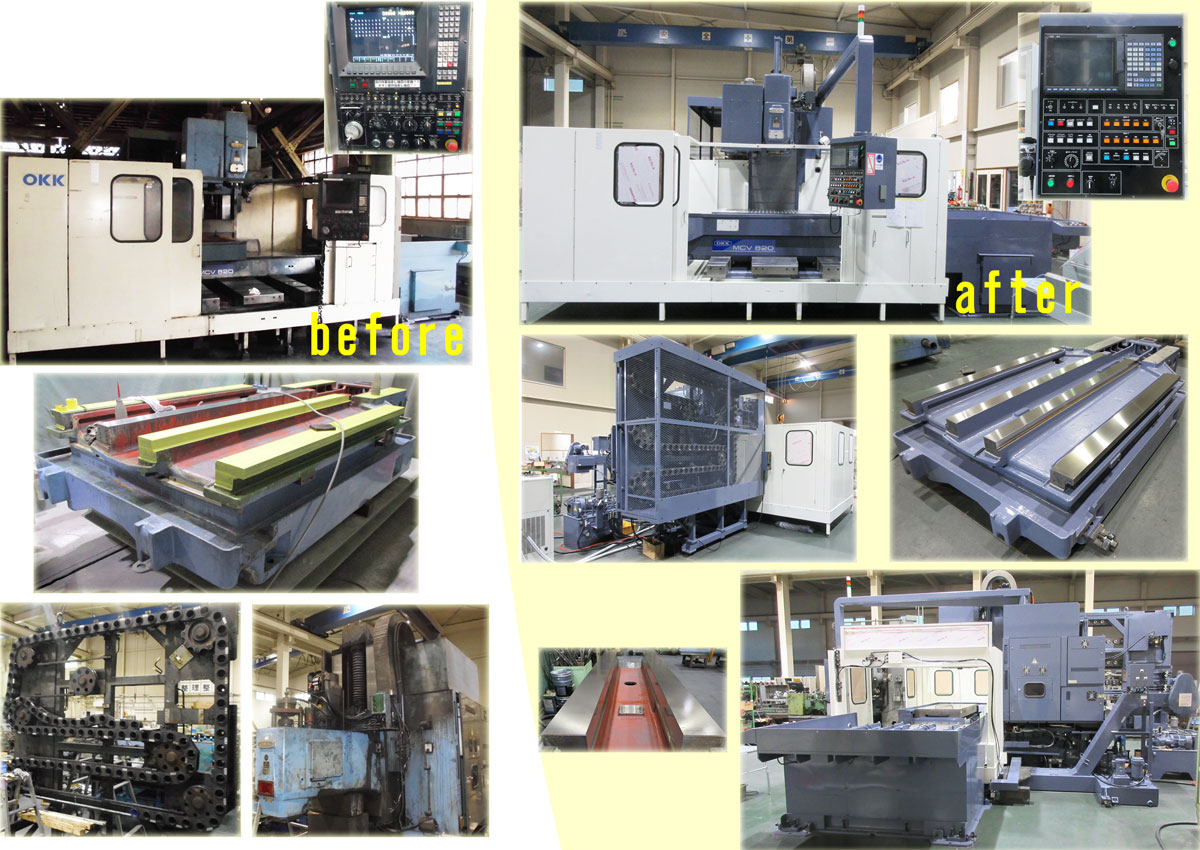

MCV-820 レトロフィット 外観 レトロフィット前後 詳細写真
MCV-820 精度更生 ベッド メンテナンス前後
機械 OKK株式会社製 立型マシニングセンタ MCV-820
受注内容 オーバーホール(精度更生)・NC交換(MITSUBISHI M70V)
電気回路図(ハード図)・制御プログラム(ラダー図)【新規NC対応設計】
ベッド研磨,ツールポッドチェーン交換
研削・摺合せ ベッド,スライド・テーブル摺動,主軸穴セルフ研磨  ※『きさげ加工』仕上げによる精度出し
交換 NC装置一式(サーボモータ・アンプ,主軸モータ・アンプ,磁気センサ、I/Oユニット), 制御盤内機器一式,操作盤内機器一式,制御盤外(スイッチ,ハーネス),パトライト, ボールネジ,テーパージブ,ターカイト,ベアリング,ホース,配管・外部配線等
※最新部品の導入、機能追加等 安全性・生産効率向上のご提案をさせていただきます。
MCV-820 オーバーホール
MCV-820 CNC交換

レトロフィット事例3 Pick Up!

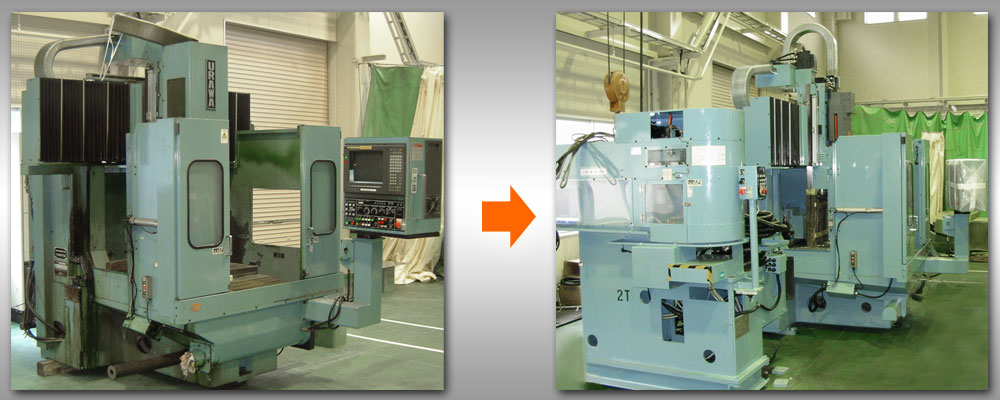

YBM-70N レトロフィット 外観 レトロフィット前後 詳細写真
YBM-70N NCリプレース 制御盤レトロフィット後
機械 安田工業株式会社製 横型マシニングセンタ YBM-70N
受注内容 オーバーホール(精度更生)・NC交換(FANUC 0i-TF)
電気回路図(ハード図)・制御プログラム(ラダー図)【新規NC対応設計】,油圧モータ油漏れ対応
研削・摺合せ スライド摺動面,テーパージブ【新規製作】,主軸穴セルフ研磨,摺動面ターカイト交換
『きさげ加工』仕上げによる精度出し
交換 NC装置一式(サーボモータ・アンプ,主軸モータ・アンプ,磁気センサ,I/Oユニット), 制御盤内機器一式,操作盤内機器一式,制御盤外(スイッチ,ハーネス),トランス, ボールネジ鋼球,ベアリング,ホース,配管・外部配線等 消耗品
操作盤 APC・ATC手動操作ボタンを画面化
既存機械にないカスタム画面を新規作成
【機械操作画面】各工具レジスタ・パレット番号・自動サイクル起動プログラム
【ATC操作画面】状態確認しながら手動操作が可能・画面からマガジン回転操作が可能・各工具レジスタ表示→異常停止時の復帰が容易
【APC操作画面】状態確認しながら手動操作が可能
FANUC PICTUREで、工作機械に適した画面をより柔軟に作成できます。
YBM-70N CNC交換
YBM-70N 新規画面製作

レトロフィット事例4 Pick Up!

HC400 オーバーホール 外観 レトロフィット前後 詳細写真
HC400 NCリプレース 操作盤 NCリプレース前後
機械 日立精機株式会社製 横型マシニングセンタ HC400
受注内容 オーバーホール(精度更生)・NC交換(FANUC 0i-TF)
ヤスナックからファナックへNCリプレース
電気回路図(ハード図)・制御プログラム(ラダー図)【新規NC対応設計】,リジットタップ加工機能追加
研削・摺合せ テーブル用パレット上面,主軸穴セルフ研磨  ※『きさげ加工』仕上げによる精度出し
交換 NC装置一式(サーボモータ・アンプ,主軸モータ・アンプ,磁気センサ,I/Oユニット)
制御盤内機器一式,操作盤内機器一式,制御盤外(スイッチ、ハーネス), LMガイド,ボールネジ,ベアリング,主軸油冷却装置
アクリル板,ゲージ,ホース,配管・配線等 消耗品
追加機能 リジットタップ加工機能
リジットタップ加工は、主軸の回転と軸の送りが同期するように制御される。
【メリット】
・ミーリングチャックに直接タップを取付けることができ、タッパーチャックが不要になる
・切削条件を上げて加工ができるようになり、加工時間の短縮になる
・加工精度が上がる
その他 ※ご要望により、既存機械にないカスタム画面の新規製作が可能。
FANUC PICTUREで、工作機械に適した画面をより柔軟に作成できます。

マシニングセンタ実績のあるメーカー様(敬称略)

安田工業 YBM-60N,YBM-70N,YBM-80N,YBM-90N,YBM-100N,YBM-600N,YBM-660N,YBM-700N,YBM-800N,YBM-850V
YBM-900N,YBM-1000N
※安田工業様へは弊社より摺合せ技術者を常駐派遣し、 超精密機械生産時の精度出しをお手伝いしています。
OKK
大阪機工
MCV-350,MCV-410,MCV-520,MCV-630,MCV-820,MCH-560,MCH-630,MCH-800,MCH-1000,MCH-6000
PCV-20,PCV-40,PCV-50,PCV-55,V1,VM4,VM7,MHA-400,GC-800
大隈豊和
大隈鐵工所
44H,414H,525H,415V,MC-40B,MC-40VB,M-415V
豊田工機 FH40J,FH50,FVN50A,FV65
日立精機 HS500,HC400,HC630,MY50,MY50-50H
牧野フライス製作所 A55,FNC106,J55,MC108
三井精機 HS4A,HS5A,FH550R,HU63A-5X
三菱重工業 M-H50C,M-H60C,M-H80C,M-H50D
森精機製作所 MH63,MV-55,MV-55/50
[飯田機械製作所 EDN-64M] [大鳥機工] [キタムラ機械 H300CS] [倉敷機械 KH-63,KH-80] [ツガミ MA5] [菅鉄工所] [滝澤鉄工所]
[新潟鐵工所 HN63B,SPN40] [日精浦和製作所 UB-75E] [日平トヤマ N3V2,N400V] [浜井産業 MC-5VA,TN-150]
[ホーコス UMC40,HFN-G50H] [豊和工業] [山崎マザック H15,SV-25] [リードウェル(Leadwell)]

マシニングセンタのメンテンス・修理等 お気軽にお問い合わせください!

横型(横形)マシニングセンタ,縦型(立形)マシニングセンタ,立横併用,門型マシニングセンタ各種の実績があります。

急なトラブル修理に幅広く対応しております。

TEL:0865-64-4359
